Spécifications et modèles de tuyaux en fonte ductile

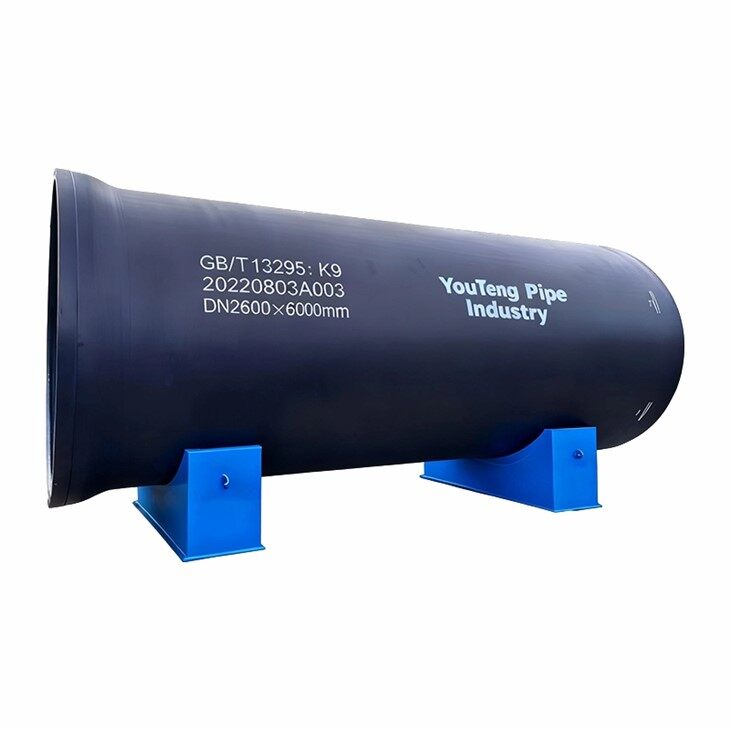

Les tuyaux en fonte ductile de type T- sont dotés du système de joint à pression Tyton fiable-. Parfait pour les canalisations d'approvisionnement en eau, d'égouts et industrielles où un assemblage rapide et des connexions flexibles sont les plus importants.
Poids du tuyau en fonte ductile d'interface de type T - et longueur de pose du tuyau en tonnes. (longueur effective standard 6 mètres)
|
|
|
Classe K9 |
Classe C |
|||
|
Diamètre nominal DN (mm) |
Diamètre externe DE (mm) |
Épaisseur nominale de paroi e (m) |
Poids nominal (kg) |
Pression nominale |
Épaisseur nominale de paroi e (mm) |
Poids nominal (kg) |
|
80 |
98 |
6.0 |
77 |
C40 |
4.4 |
58 |
|
100 |
118 |
6.0 |
95 |
C40 |
4.4 |
71 |
|
150 |
170 |
6.0 |
144 |
C40 |
4.5 |
106 |
|
200 |
222 |
6.3 |
194 |
C40 |
4.7 |
146 |
|
250 |
274 |
6.8 |
255 |
C40 |
5.5 |
210 |
|
300 |
326 |
7.2 |
323 |
C40 |
6.2 |
282 |
|
350 |
378 |
7.7 |
403 |
C30 |
6.3 |
335 |
|
400 |
429 |
8.1 |
482 |
C30 |
6.5 |
394 |
|
450 |
480 |
8.6 |
575 |
C30 |
6.9 |
472 |
|
500 |
532 |
9.0 |
669 |
C30 |
7.5 |
565 |
|
600 |
635 |
9.9 |
882 |
C30 |
8.7 |
783 |
|
700 |
738 |
10.8 |
1123 |
C25 |
8.8 |
931 |
|
800 |
842 |
11.7 |
1394 |
C25 |
9.6 |
1164 |
|
900 |
945 |
12.6 |
1691 |
C25 |
10.6 |
1445 |
|
1000 |
1048 |
13.5 |
2017 |
C25 |
11.6 |
1758 |
|
1200 |
1255 |
15.3 |
2758 |
C25 |
13.6 |
2480 |
|
1400 |
1462 |
17.1 |
3669 |
C25 |
15.7 |
3401 |
|
1500 |
1565 |
18.0 |
4147 |
C25 |
16.7 |
3909 |
|
1600 |
1668 |
18.9 |
4633 |
C25 |
17.7 |
4406 |
|
1800 |
1875 |
20.7 |
5777 |
C25 |
19.7 |
5557 |
|
2000 |
2082 |
22.5 |
7001 |
C25 |
21.8 |
5965 |
|
2200 |
2288 |
24.3 |
8365 |
C25 |
23.8 |
8288 |
|
2400 |
2495 |
26.1 |
9811 |
C25 |
25.8 |
9797 |
|
2600 |
2702 |
27.9 |
11392 |
C25 |
27.9 |
11392 |
Caractéristiques du produit
Le joint de type T-est la norme de l'industrie
Le type T-signifie le type Tyton-. Il s'agit du joint à pression-le plus courant pour les tuyaux en fonte ductile dans le monde entier. Des millions de kilomètres de canalisations de type T- sont installés dans le monde. La conception a fait ses preuves. La fiabilité est incontestable.
L'assemblage-pousse ne prend que quelques minutes
Pas de boulons, pas de soudure, pas d'outils spéciaux. L'extrémité mâle s'insère dans l'extrémité de la douille. Un joint en caoutchouc crée l'étanchéité. Un ouvrier joint deux tuyaux en moins de deux minutes. Votre coût de main d’œuvre diminue considérablement.
L’articulation flexible gère les mouvements du sol
Les canalisations enterrées bougent. Le sol s'installe. Des tremblements de terre se produisent. Le joint de type T- permet une déviation angulaire jusqu'à 5 degrés. Le tuyau se plie sans se casser. Le joint reste étanche. Les systèmes de canalisations rigides se fissurent. Les tuyaux flexibles de type T- survivent.
La conception à centrage automatique évite les erreurs d'installation
Le joint est moulé avec une forme conique. Lorsque vous poussez le robinet, le joint le guide dans la bonne position. Même les travailleurs inexpérimentés obtiennent de bonnes articulations. La ligne de repère visuel vous indique quand l'assemblage est terminé.
Il possède l'essence du fer, les propriétés de l'acier, d'excellentes performances anticorrosion-, une bonne ductilité et est facile à installer. Il est principalement utilisé dans les entreprises municipales et industrielles pour l'approvisionnement en eau, le transport de gaz, etc.
Matériels
Nettoyer la prise et le robinet
Lubrifiez le joint et le robinet
Alignez les deux tuyaux
Poussez le robinet dans la prise
Continuez jusqu'à ce que la ligne de marquage disparaisse
Vérifiez que l'écart est uniforme autour du joint
Qualifications en matière de transport et de produits
Nous transportions les produits par gros camions jusqu'au port pour les mettre en boîte et les charger sur les navires.
Ceci est notre certificat de qualification.
Nous avons obtenu des qualifications et des certifications faisant autorité pour garantir que nos produits sont de haute qualité et répondent aux normes de production.
